大波トタン 大波R曲げ

鉄板 大 波
波トタンは施工が簡単で経済的な製品です。希望に応じて、トタンの厚さ・色・長さを注文できます。

板 厚
(mm)
単位重量(ガルバ原板) 断面2次モーメント 断面係数
1mの重さ
wkg/m
1m²の重さ
wkg/m²
I × (cm4/m) Z × (cm3/m)
0.35 2.69 3.92 1.46 1.62
0.5 3.79 5.5 1.94 2.16
0.6 4.49 6.55 2.26 2.52
0.8 5.92 8.64 2.58 2.88

木造下地

鉄骨下地

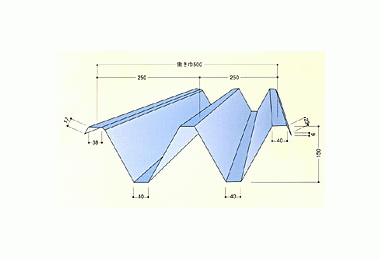

本体形状

材 質 カラー鋼板(6色)・ガルバリウム鋼板
アルスター鋼板・フッ素鋼板・塩ビ鋼板
板 厚 0.5以上
最小曲げ半径 600R
加工長さ 最小800m/m ~ 最長8,000m/m
有効幅 685m/m(オールかぶせ)

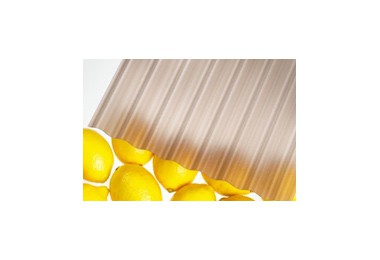

ビニール素材

波板寸法表
大 波 品 名 働 き 実 寸 厚 さ サイズ
大プラ 610 725 1.0 白 3尺~13尺・青 3尺~10尺
クールナミイタ 610 725 1.0 乳半 6尺~13尺
ファイロン 610 717 0.9 クリア 3尺~13尺・乳半 6尺~12尺
ポリカ 680 810 1.0 エンボス 6尺~13尺
クリア・ブロンズ 6尺~13尺
小 波 大プラ 575 650 0.8 白・青・乳半 3尺、6尺
ガラスネット 575 650 0.9 クリヤ・ブロンズ 3尺~10尺
乳半 6尺~10尺
ポリカ 575 650 0.9 クリヤ・ブロンズマット 3尺~12尺
ホワイトマット・グレーマット 3尺~12尺
クリヤマット 6尺~12尺
ルーフ88 ポリカ 600 620 1.5 クリア・ブロンズ・乳半・クリアマット 5m
